Печь булерьян: устройство, как сделать и установить своими руками

Опубликовано: 04.09.2018

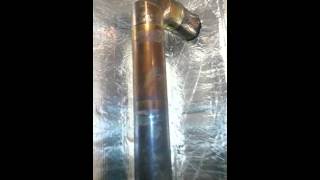

видео Печь булерьян: устройство, как сделать и установить своими руками

булерьян и его правельный монтаж

Печь Булерьян (Бренеран) – это, пожалуй, самый эффективный отопительный прибор твердотопливного типа. Во всяком случае, по КПД эту печь превосходят только высокотехнологичные котлы, сжигающие дрова практически без остатка.



Но такие отопительные приборы требуют точной настройки, разводки к радиаторам и подключения к электрической сети. А простая Печь Булерьян работает сама по себе, являясь и камерой сгорания и генератором тепла.

Печь Булерьян


Как установить печь булерьян

Поэтому в данной статье мы расскажем вам, как сделать Печь Булерьян своими руками. Воспользовавшись этой информацией, вы сможете изготовить относительно недорогой и очень эффективный отопительный прибор, способный обогреть достаточно большое помещение.

Принцип работы Булерьяна

По сути, Булерьян – это обычная буржуйка, но стенки этой печи устроены так хитро, что с ней не могут конкурировать даже полноразмерные русские печи. Ведь корпус печи Булерьяна играет роль принудительного конвектора, сквозь который прокачивается весь воздух в помещении. Причем конвекции осуществляется естественным образом —  за счет разной плотности разогретого и холодного воздуха.

К прочим достоинства такого отопительного прибора относятся, во-первых, широко распространенные чертежи печи Булерьян — своими руками эту печь может сделать любой мастер, умеющий искать информацию в сети Интернет. Во-вторых, доступный конструкционный материал – печь собирают из труб и листового металлопроката. И, в-третьих, относительно простая технология сборки – раскроенные по чертежам детали соединяются обычной сваркой.

Ну а сам принцип работы печи реализован следующим образом:

Печь Булерьян в разрезе

В камере сгорания отопительного прибора окисляется любое твердое топливо: от дров, до торфа. Высвобожденная в процессе окисления топлива энергия идет на разогрев корпуса. Разогретый корпус, состоящий из труб, втягивает в себя холодный воздух, отбираемый на уровне пола. Далее воздух проходит сквозь трубчатую стенку печи, разогреваясь до достаточно высокой температуры, и выходит сквозь выпускные отводы, распространяясь по всему обогреваемому помещению. Остывший воздух опускается на уровень пола, и весь цикл повторяется с самого начала.

Причем и самодельный Булерьян и «заводская» печь функционируют на принципе естественной конвекции. Никаких вентиляторов или иных искусственных генераторов приточно-вытяжного усилия в печи нет. Конвекция осуществляется за счет нагрева воздуха в трубчатой стенке печи.

Соответственно, вытяжное усилие создается движением воздушных масс вверх (из трубы), а приточное – тем разрежением, которое создает «выстреливающий» из трубы теплый воздух. И регулируя процесс горения топлива в печи можно увеличивать или уменьшать объемы циркуляции теплоносителя (воздуха) в помещении.

Причем типовой Булерьян работает в двух режимах – фазе разогрева, когда прогревается корпус, и фазе теплоотдачи – когда прогревается окружающее пространство. И выбор конкретного режима определяется положение заглушки на вытяжной трубе (дымоходе).

Устройство печи Булерьян

Устройство печи определяет принцип действия отопительного прибора Булерьян, который собирают из следующих элементов:

Устройство печи Булерьян

Согнутых дугой труб, из которых состоит корпус. Причем внутри корпуса, у самого патрубка отвода продуктов горения расположен U-образный поддон, отделяющий первичную камеру сгорания от вторичной. Двухслойной стенки, работающей как дополнительный конвектор. Кроме того в стенку встраивают и отводящий продукты горения патрубок дымоходной трубы. Передней стенки, в которую врезана дверка для загрузки топлива в камеру сгорания, патрубок поддувала с дроссельной заслонкой и зольник (емкость для сбора пепла).

Как видите: устройство отопительного прибора не отличается особой сложностью. Но за этой простотой стоит высокая эффективность и КПД на уровне 80 процентов!

Причем  совершенно не важно: собирается ли печка Булерьян своими руками или изготавливается на заводе – эффект от применения подобного отопительного прибора превзойдет все ожидания.

Именно поэтому самые экономные домовладельцы стремятся изготовить такую печь исключительно своими руками. И далее по тексту мы познакомим вас и с процессом сборки печи, и с этапом монтажа отопительного прибора в комнате.

Как сделать Булерьян своими руками: пошаговая инструкция

Для самостоятельной сборки печи вам понадобится некоторое количество металлических труб диаметром 5-6 сантиметров и лист 6-миллиметрового проката. Метраж металлических заготовок можно вычислить по чертежам печи. Причем в большинстве случаев в спецификации к чертежу указывается и площадь листа и погонаж трубного проката.

Кроме того, перед тем как сделать булерьян самому, без помощи посторонних, вам нужно запастись не только заготовками, но и рабочими инструментами и приспособлениями, к числу которых относятся:

Чертеж печи Булерьян

Во-первых, сварочное оборудование – аппарат, стол, электроды и прочее. Этот набор пригодится при сборке печи. Во-вторых, монтажное оборудование – струбцины, деревянные клинья, труборезы, трубогибы, углошлифовальная машина и так далее.  Этот набор пригодится при раскрое заготовок и черновой сборке узлов печи. В-третьих, контрольно-измерительное оборудование – линейка, уголок, маркер, лекала для проверки радиуса гибки, гидравлический уровень и так далее. Этот набор пригодится и в процессе сборки, и в ходе раскроя заготовок.

Подготовив все инструменты можно заняться раскроем заготовок и последующей сборкой печи. Ну а по завершению сборки можно заняться и установкой печи в комнате.  И далее по тексту мы рассмотрим эти этапы более подробно.

Этап раскроя заготовок

Раскрой заготовок начинается с отделения мерных отрезков от трубчатого погонажа. Причем габариты мерных отрезков должна соответствовать длине дуги, сгибаемой из трубы.

Далее нужно отделить от металлического листа овальные заготовки, расходуемые на изготовление передней и задней стенки. Кроме того, из остатков стального листа нужно нарезать ленты, закрывающие просветы (между трубами) в стенке печи.

Кроме того, на этом же этапе из листа вырезают заготовку для U-образного поддона и заслонки полувала. Остатки металла расходуют на дверцу печи и полосы для сборки круглого патрубка поддувала и вытяжной трубы.

Следующий этап процесса формирования заготовок – гибка труб и полос. Причем трубы и полосы на корпус гнут по дуге, сверяя с калибром (радиус 225 миллиметров при длине трубы 1,2 метра). Для этих целей используется вальцовый трубогиб. А патрубки для поддувала и дымохода – гнут в кольцо, на том же инструменте. Если это невозможно, то патрубки попросту отрезают от трубы большого диаметра.

Этап сборки

Сборка печи начинается с изготовления корпуса.

Этот этап реализуется следующим образом:

Сборка корпуса

На сварочный стол укладывают первую (со стороны задней стенки) трубу, рядом размещают деревянный брус, толщина которого должна совпасть с диаметром согнутой трубы. На брус укладывают вторую трубу, края которой лягут поверх первой. Рядом укладывают второй брус, внахлест на первый и с упором ко второй трубе. Указанная последовательность действий, предполагающая укладку труб в шахматном порядке, повторяется до выхода на уровень передней стенки. Далее трубы выравнивают и прихватывают точечными швами в узлах сопряжения.

Получив тело корпуса нужно вварить на нужной высоте в его внутреннюю часть U-образный поддон, отсекающий вторичную камеру сгорания от первичной. Нужно  прихватить точки сопряжения поддона и внешней части камеры сгорания точечной сваркой, а затем проварить всю плоскость сплошным швом. Кроме того, над предполагаемым патрубком поддувала можно обустроить перфорированную полку или трубчатые.

После этого можно закрыть просветы между трубами полосами металла, согнутыми по тому же радиусу. После этого конструкцию можно кантовать из вертикально положения в горизонтальное, и заварить сопряжения постоянными швами,

Следующий этап сборочных работ – изготовление передней и задний стенок.

Причем, передняя стенка делается следующим образом:

Монтаж передней стенки

Овальную заготовку укладывают на лицевую часть корпуса и маркируют ее границы для точной подгонки. В готовом полуфабрикате передней стенки вырезают отверстие под поддувало и наваривают на него патрубок для дроссельной заслонки. Причем саму заслонку можно изготовить, прорезав стенки патрубка по осевым линиям, вставив в полученную перфорацию штырь и наварив на штырь плоский диск, совпадающий по габаритам с внутренним диаметром патрубка поддувала. Дальнейшие манипуляции с передней стенкой предполагают обустройство  круглого отверстия под дверцу и монтаж короткого «воротника», Дверца топки – короткий цилиндр с двойными стенками, должна надеваться прямо на воротник передней стенки, попадая в щель между внешним и внутренним кольцом, наваренными на торец плоской плиты дверки. Причем для большей герметичности между этим кольцами вбивают канат из асбеста. Для фиксации дверцы используют эксцентриковую защелку, фиксирующую штырь, наваренный на внешнюю сторону плиты. Причем с противоположного края к дверце приваривают петли.

Собрав эту конструкцию можно, зафиксировать ее на лицевой стороне корпуса с помощью сварки.

Ну а задняя дверца – это обычный круг с отверстием (над U-образным поддоном) под патрубок системы отвода продуктов горения. Он вваривается в заднюю часть корпуса на предпоследнем этапе. Ну а последний этап – это монтаж Г-образных опор, ввариваемых в нижней части корпуса.

Установка печи Булерьян своими руками

Установка печи в комнате предполагает обустройство печного «фундамента» — плиты из плоского шифера, отделенной от напольного покрытия огнеупорной прослойкой из асбеста.

Ввод трубы в патрубок осуществляется с помощью муфты или посредством раструбного соединения, герметизируемого асбестовым уплотнителем. Вывод трубы за пределы комнаты реализуется по общепринятым правилам обустройства дымоходов. На этом монтаж печи булерьян считается законченным.
